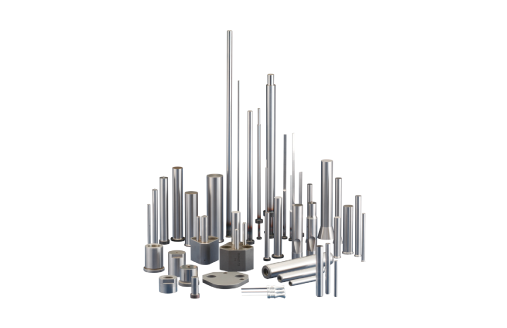

A nuestra gama de elementos de precisión pertenecen punzones con cabeza avellanada o cilíndrica, según DIN o sobre plano, así como punzones de corte de cambio rápido. Precisamente en estas piezas de gran desgaste, nuestro control de calidad constante en la fabricación de elementos normalizados, desde la recepción de materiales hasta el producto terminado, da como resultado vidas útiles extraordinariamente largas, lo que se traduce en un ahorro importante en la sección de prensas, gracias a la frecuencia reducida en el cambio de elementos
ADEMÁS SUMINISTRAMOS:
- Placa porta-punzones para punzones de corte y punzones de corte de cambio rápido
- Varillas cilíndricas según DIN con rosca de retroceso, en tolerancias especialmente estrechas para la construcción de útiles
- Calibres DIN 2269
- Elementos rascador dinámico (DAE)
- ACCU-LOCK Inserto de sujeción para punzones de corte de cambio rápido
- Punzones de corte con cabeza en forma de trombón

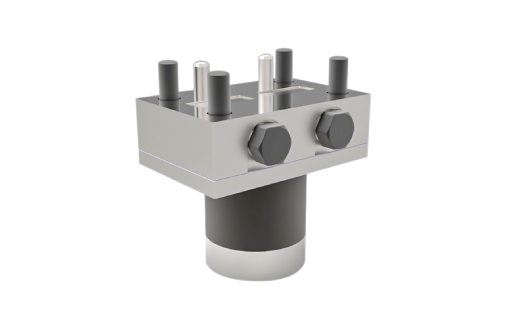

El desarrollo del sistema BOLT LOCK es una consecuencia lógica de los actuales sistemas de cambio rápido para punzones de corte con un diá-metro de vástago superior a 40 mm.
Dado que se ofrecen punzones de corte para cualquier geometría, el sistema compacto se puede utilizar con gran versatilidad. Un ejemplo de ello son los punzones de corte para cortar piezas de chapa, que en la actualidad, por motivos económicos, no se fabrican como piezas individuales, sino en su mayoría como piezas múltiples.
Con el sistema pueden realizarse sin problemas perforaciones de mayor tamaño en las piezas estructurales de la carrocería.También puede usarse el sistema Bolt-Lock en matrices progresivas para troquelar y punzonar la geometría necesaria en la banda metálica. El sistema contribuye de forma valiosa a la creciente estandarización de utillajes y las consiguientes ventajas en términos de ahorro de tiempos y costes e incremento de la calidad.

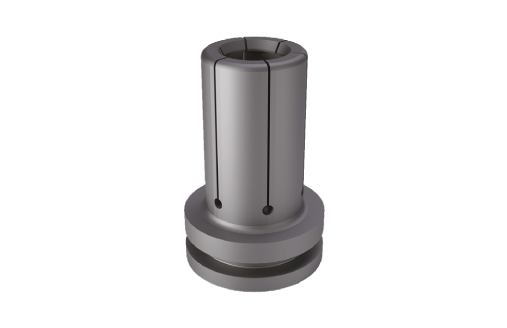

El elemento Rascador Dinámico (DAE) se emplea en útiles para la estampación y corte de piezas de chapa hasta un espesor de 2 mm. El DAE está situado debajo de la matriz.
Su geometría es comparable a un manguito expansible (similar a una pinza). Después de la propia operación de estampar, el punzón entra en el DAE con los desperdicios de estampar (pipa) adheridos. Entonces se expande el DAE y se ajusta al punzón de corte. En la carrera de retroceso, el DAE limpia el punzón de los desperdicios de estampar (pipa), protegiendo de daños al útil y al producto.

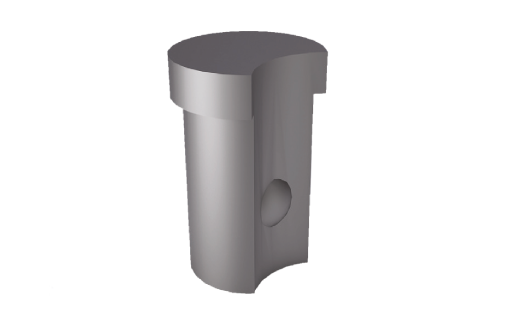

Los nuevos insertos de soporte para punzones de cambio rápido están disponibles en dos versiones: ligeros y heavy-duty. Se montan directamente en la placa del troquel y la placa de montaje adicional que antes era necesaria, ya no lo es. Sólamente se requiere taladrar dos agujeros para el soporte/brida y el punzón.
Si en el pasado no era posible en el pasado colocar punzones de cambio rápido a poca distancia unos de otros debido al contorno de la placa de montaje, los insertos de soporte AC-CU-LOCK ya no representan prácticamente ningún obstáculo.
Debido al diseño de las placas de montaje, habitualmente no es posible colocar los punzones cerca unos de otros - ahora, unos pocos milímetros de distancia ya no son ningún problema. Por ejemplo, la estructura completa de deslizadores puede construirse de forma significativamente más compacta. FIBRO ofrece los insertos de soporte como piezas individuales y, en el futuro, como conjunto completo con una placa de montaje múltiple fabricada a medida del cliente.
