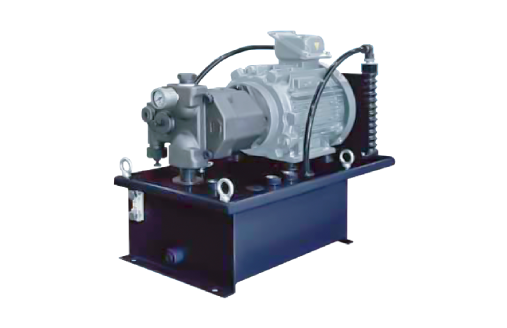

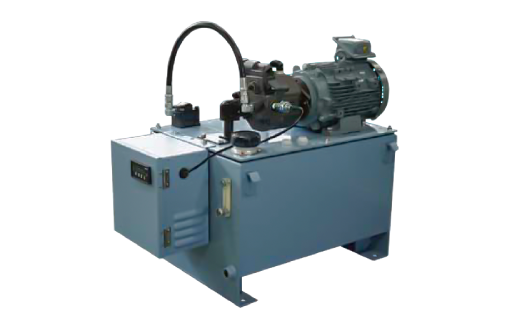

Unidad de Potencia Hidráulica ahorradora de energía. Equipado con bomba de pistones de caudal variable de alta eficiencia
| Model Numbers | Max. Operating Pressure | Reservoir Capacity | Setting Range of Rotation Speed at Max. Discharge |
|---|---|---|---|
| E–YA10–B–6–*–41 | 7 (1020) MPa (PSI) | 60 (15.9) L (Gal.) | 1500 – 1800 r/min |
| E–YA10–C–6–*–41 | 16 (2320) MPa (PSI) | ||
| E–YA10–C–10–*–41 | 100 (26.4) L (Gal.) | ||
| E–YA16–B–6–*–41 | 7 (1020) MPa (PSI) | 60 (15.9) L (Gal.) | |
| E–YA16–B–10–*–41 | 100 (26.4) L (Gal.) | ||
| E–YA16–C–6–*–41 | 16 (2320) MPa (PSI) | 60 (15.9) L (Gal.) | |
| E–YA16–C–10–*–41 | 100 (26.4) L (Gal.) | ||
| E–YA22–B–6–*–41 | 7 (1020) MPa (PSI) | 60 (15.9) L (Gal.) | |
| E–YA22–B–10–*–41 | 100 (26.4) | ||
| E–YA22–C–10–*–41 | 16 (2320) MPa (PSI) | ||
| E–YA37–B–10–3.7–41 | 7 (1020) MPa (PSI) | ||
| E–YA37–B–16–*–41 | 160 (26.4) L (Gal.) |
Unidad de Potencia Hidráulica ahorradora de energía equipado con bomba de paletas y controlador variable de alto rendimiento.
| Model Numbers | Max. Operating Pressure | Setting Range of Rotation Speed at Max. Discharge | Mass (Doesn't included hydraulic fluid) |
|---|---|---|---|
| E–YM8–A–2–*–30 | 3.5 (510) MPa (PSI) | 1500 – 1800 r/min | 0.75 kW: 43 (94.8) kg (lbs.) 1.5 kW: 49 (108) kg (lbs.) 2.2 kW: 56 (123) kg (lbs.) |
| E–YM8–B–2–*–30 | 7.0 (1020) MPa (PSI) | ||
| E–YM16–A–2–*–30 | 3.5 (510) MPa (PSI) | ||
| E–YM16–A–2–*–30 | 7.0 (1020) MPa (PSI) |

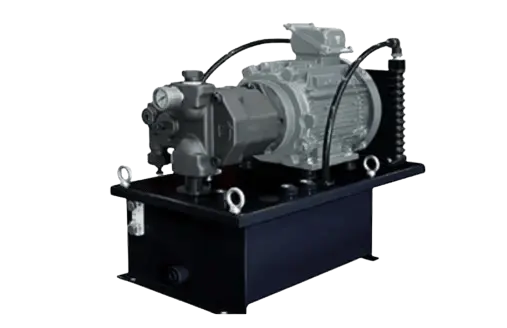

La serie YA L Pack de Yuken ofrece una unidad de potencia hidráulica de alta eficiencia, diseñada para proporcionar un rendimiento confiable en una amplia gama de aplicaciones industriales. Ideal para sistemas que requieren control preciso y eficiente del flujo.

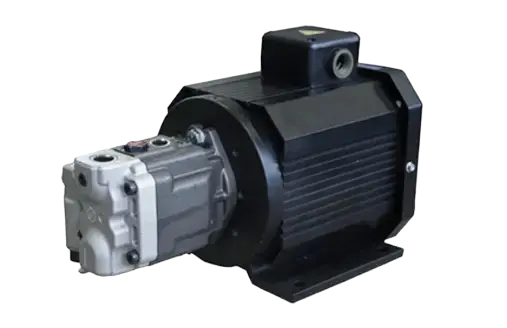

La bomba de motor tipo AML1 de Yuken está diseñada para ofrecer un rendimiento óptimo en aplicaciones hidráulicas. Con un sistema de bomba de paletas y un controlador variable, esta unidad proporciona un flujo constante y eficiente, ideal para diversas necesidades industriales.

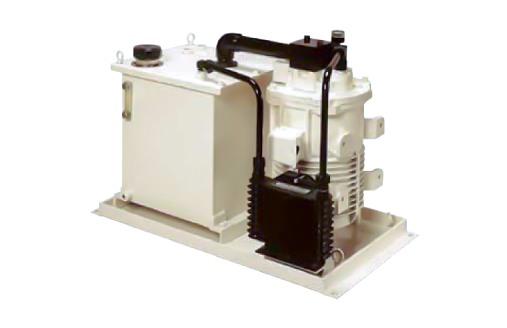

Unidad de potencia hidráulica compacta sileciosa y de baja vibración. Equipado con bomba PAL y enfriador de aceite.
| Model Numbers | Geometric Displacement | Reservoir Capacity | Electric Motor (4 Poles) 200 V AC (50 Hz) 200/220 V AC (60 Hz) |
|---|---|---|---|
| YP10–B–1–0.75–22 | 10.0 (.610) cm3/rev (cu.in.3/rev) | 10 (2.6) L (Gal.) | 0.75 kW (1 HP) |
| YP10–*–1–1.5–22 | 1.5 kW (2 HP) | ||
| YP16–*–1–1.5–22 | 15.8 (.964) cm3/rev (cu.in.3/rev) | ||
| YP16–*–1–2.2–22 | 2.2 kW (3 HP) | ||
| YP16–*–2–2.2–22 | 22.2 (1.355) cm3/rev (cu.in.3/rev) | 20 (5.3) L (Gal.) | |
| YP22–*–2–2.2–22 | |||
| YP22–*–3–3.7–22 | 30 (7.9) L (Gal.) | 3.7 kW (5 HP) | |
| YP37–*–3–3.7–22 | 36.9 (2.25) cm3/rev (cu.in.3/rev) | ||
| YP37–*–3–5.5–22 | 5.5 kW (7.4 HP) |

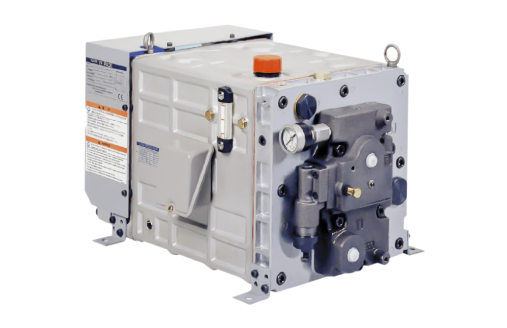

YF10-B, YF10-C, YF16-B, YF16-C
Unidad de Potencia Hidráulica pequeña y silenciosa
Con estructura cubica compacta integrada por bomba de pistones, motor eléctrico y tanque. Trabajando directamente cada componente nos da como resultado una máxima eficiencia y 0 fugas de aceite.
| Model Numbers | Geometric Displacement | Reservoir Capacity | Electric Motor (4 Poles) 200 V AC (50 Hz) 200/220 V AC (60 Hz) |
|---|---|---|---|
| YF10–B–1–0.75–H–**–20* | 10.0 (.610) cm3/rev (cu.in.3/rev) | 10 (2.6) L (Gal.) | 0.75 kW (1 HP) |
| YF10–B–1–1.5–H–**–20* | 1.5 kW (2 HP) | ||
| YF10–C–1–1.5–H–**–20* | |||
| YF16–B–1–1.5–H–**–20* | 15.8 (.964) cm3/rev (cu.in.3/rev) | ||
| YF16–B–1–2.2–H–**–20* | 2.2 kW (3 HP) | ||
| YF16–B–2U–2.2–H–**–20* | 20 (5.3) L (Gal.) | ||
| YF16–B–2S–2.2–H–**–20* | |||
| YF16–C–1–1.5–H–**–20* | 10 (2.6) L (Gal.) | 1.5 kW (2 HP) | |
| YF16–C–1–2.2–H–**–20* | 2.2 kW (3 HP) | ||
| YF16–C–2U–2.2–H–**–20* | 20 (5.3) L (Gal.) | ||
| YF16–C–2S–2.2–H–**–20* |

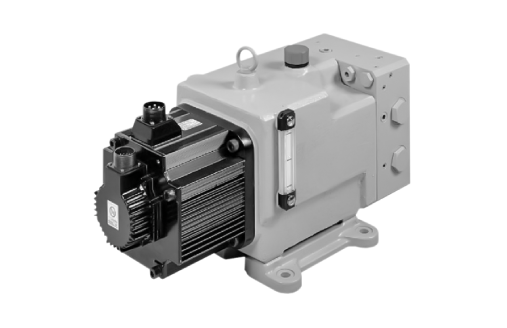

Servosistema simple con control de velocidad de la bomba (Paquete IH de servocomando). El paquete IH de servocomando es una fuente de potencia hidráulica compacta con ahorro de energía formado por un servomotor de CA, una bomba a pistón, un depósito y un circuito de control hidráulico cerrado.TC1G-01, TC2G-01, TC1G-03, TC2G-03.
| Model Numbers | Geometric Displacement of Pump | Maximum Shaft Speed |
|---|---|---|
| YSD1–*–09 | 6 (.366) cm3/rev (cu. in./rev) | 2000 Note: It may vary according to AC servo motor output and operating pressure |
| YSD1–*–13 | 10 (.610) cm3/rev (cu. in./rev) | |
| YSD2–*–18 | 6 (.366) cm3/rev (cu. in./rev) | |
| YSD2–*–29 | 10 (.610) cm3/rev (cu. in./rev) | |
| YSD2–*–44 | 16 (.976) cm3/rev (cu. in./rev) | |
| YSD3–*–55 | 10 (.610) cm3/rev (cu. in./rev) | |
| YSD3–*–75 | 16 (.976) cm3/rev (cu. in./rev) | |
| YSD3–*–75 | 30 (1.831) cm3/rev (cu. in./rev) |

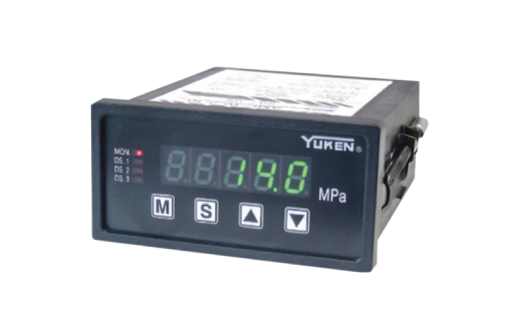

Sistema de control de ahorro de energía para las Unidades hidráulicas
El ahorro de energía se puede obtener mediante la adición del sistema controlador, el sensor de presión y el inversor a una unidad hidráulica existente para llevar a cabo un control justo de marera rápida y sencilla.
| Model Numbers | - Output Voltage for Inverter - Input Voltage for Pressure Sensor |
Power Supply for Pressure Sensor |
Voltage for Power Source | Power Consumption |
|---|---|---|---|---|
| AMC-IV-2-10 | Select one of the following voltage (0 to +5 V, +1 to +5 V, +0.5 to 4.5 V) |
+5 V | AC 100/200 V | Less than 6 VA |

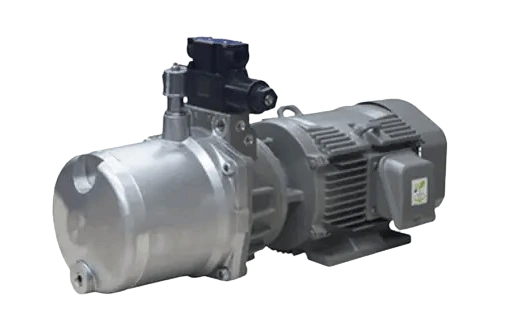

El Power Package de Yuken combina un sistema de control de ahorro de energía con un controlador, sensor de presión e inversor, optimizando el rendimiento de las unidades hidráulicas. Este sistema avanzado asegura eficiencia energética y un funcionamiento confiable en aplicaciones industriales.

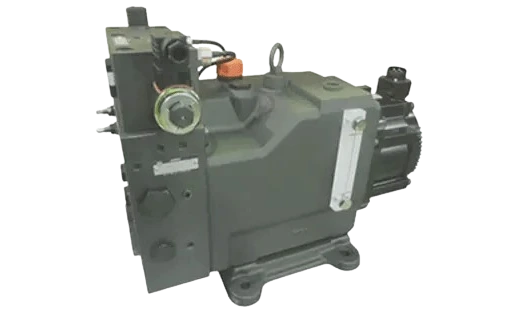

El Intelligent Hydraulic Servo Drive Pack de Yuken proporciona un control avanzado y eficiente para sistemas hidráulicos. Este sistema inteligente optimiza el rendimiento mediante el uso de tecnología de servoaccionamiento, asegurando una respuesta rápida y precisa, lo que se traduce en un mayor ahorro de energía y una mejora en la productividad de las aplicaciones industriales.
