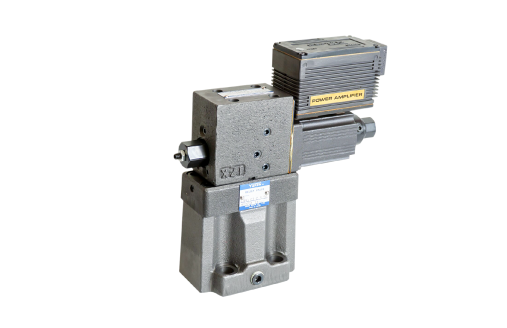

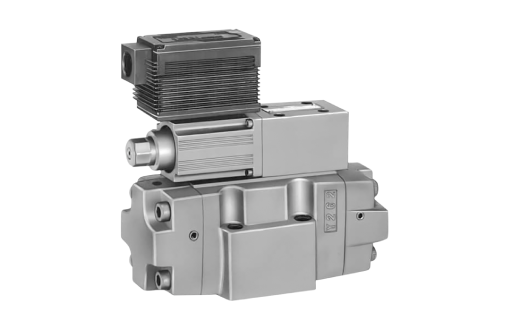

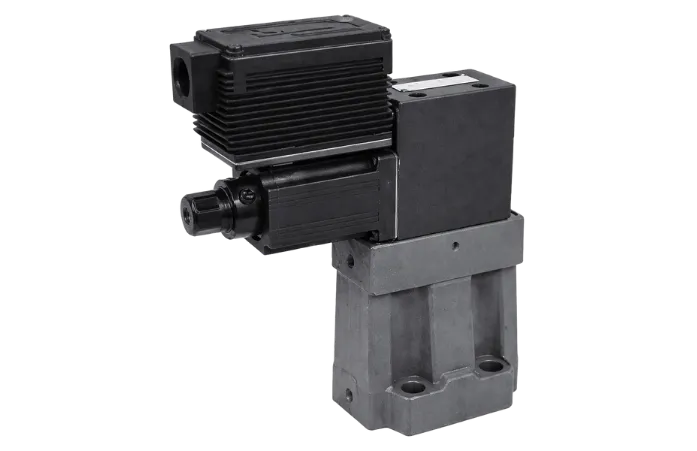

Válvulas de alivio y reductoras proporcionales electrohidráulicas
Estas válvulas constan de un tamaño pequeño pero de alto rendimiento constan de una válvula de seguridad electro-hidráulico proporcional piloto y válvula reductora con función de alivio. Las válvulas de control a través del sistema de presión proporcional controla el voltaje de entrada.Por otra parte, pose un mejora en la velocidad de respuesta incluso con una gran carga.
| Model Numbers | Flow L/min (U.S.GPM) | Relieving Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|---|
| EHRBG-06 | 100 (26.4) | 35 (9.24) | 24.5 (3550) |
| EHRBG-10 | 250 (66) | 15 (3.96) |

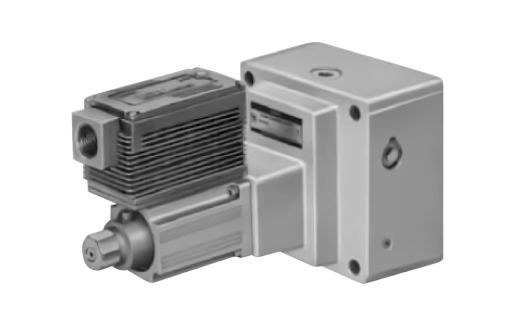

Válvula de alivio electrohidráulica
Estas válvulas, consisten en un tamaño pequeño pero de alto rendimiento compuesta por válvula proporcional piloto serie EH electrohidráulica de seguridad y una válvula de alivio de ruido bajo.
| Model Numbers | Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| EHBG-03 | max. 100 (26.4) min. 3 (.79) | 24.5 (3550) |
| EHBG-06 | max. 200 (52.8) min. 3 (.79) | |
| EHBG-10 | max. 400 (106) min. 3 (.79) |

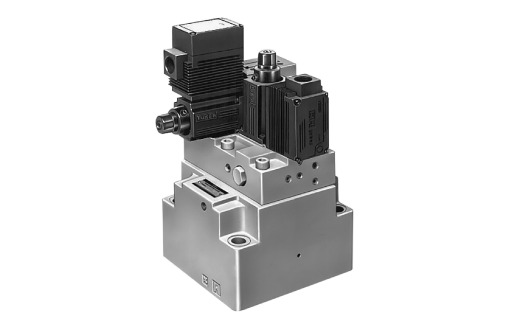

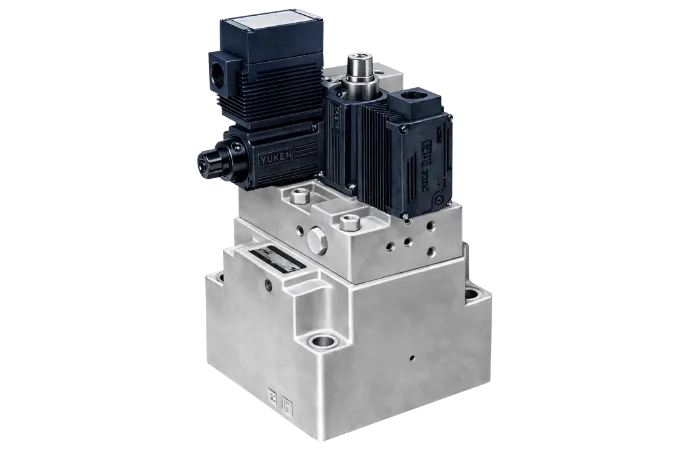

Válvulas de control de flujo (y check) proporcionales electrohidráulicas
Tiene funciones de control de la corriente eléctrica continua del tipo meter-in y de control de la presión. Son válvulas de ahorro de energía para suministrar la presión y el caudal mínimos necesarios para el funcionamiento de los actuadores.
| Model Numbers | Metred Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| EHFBG-03-60 | max. 60 (15.8) min. 1 (.26) | 24.5 (3550) |
| EHFBG-03-125 | max. 125 (33) min. 1 (.26) | |
| EHFBG-06-250 | max. 250 (66) min. 1 (.66) | |
| EHFBG-10-500 | max. 500 (132) min. 1 (.1.32) |

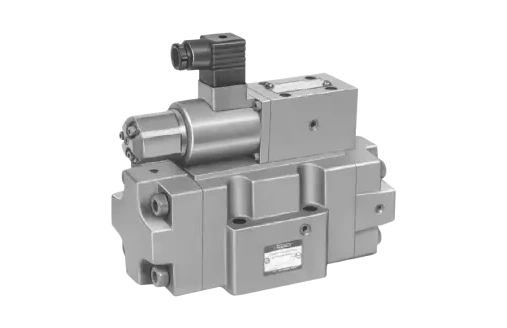

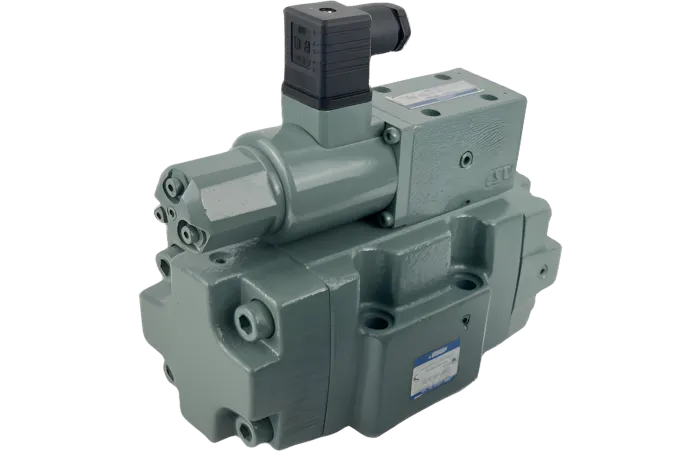

Esta válvula se deriva mediante la combinación de una pequeña, de alto rendimiento 1/8 válvula de alivio electro-hidráulica de la auxiliar con un alivio y la válvula de reducción. Con esta válvula, es posible regular la presión del sistema en proporción a la corriente de entrada. Incorporando un mecanismo de alivio, esta válvula ofrece una buena velocidad de respuesta y la presión disminuye incluso si la carga es grande. Tenga en cuenta que esta válvula se utiliza en conjunción con la amplificador de potencia aplicable.
| Model Numbers | Flow L/min (U.S.GPM) | Relieving Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|---|
| ERBG-06 | 100 (26.4) | 35 (9.24) | 24.5 (3550) |
| ERBG-10 | 250 (66) | 15 (3.96) |

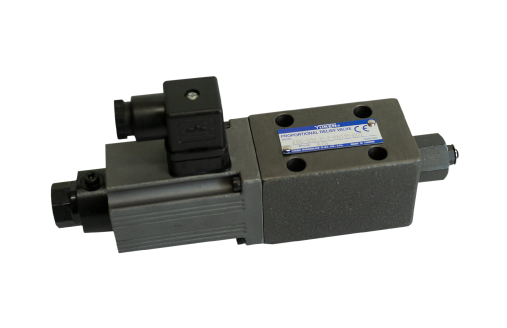

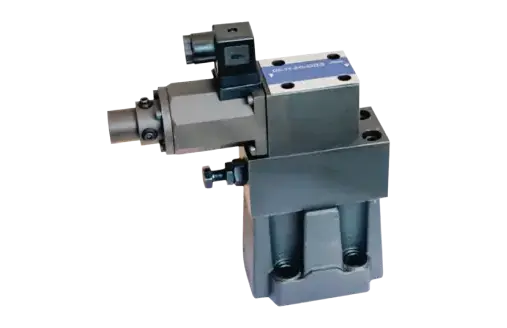

Válvula de alivio piloto proporcional electro-hidráulico con un diseño especial y bajo nivel de ruido
| Model Numbers | Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| EBG-03 | max. 100 (26.4) min. 3 (.79) | 24.5 (3550) |
| EBG-06 | max. 200 (52.8) min. 3 (.79) | |
| EBG-10 | max. 400 (106) min. 3 (.79) |

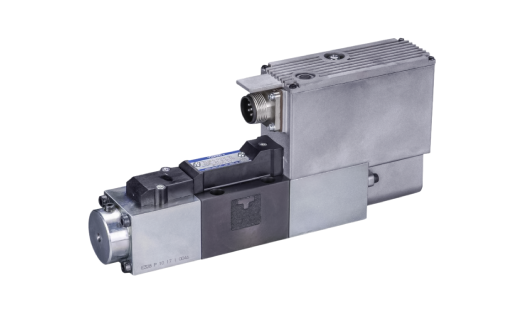

Válvulas de control de flujo y direccionales electrohidráulicas proporcionales de lazo cerrado, de alta respuesta con electrónica integrada.
| Model Numbers | Flow L/min | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| ELDFHG-04EH-280 | max. 35 (5100) | 21 (3100) |
| ELDFHG-06EH-350 | ||
| ELDFHG-06EH-500 | max. 31.5 (4600) |

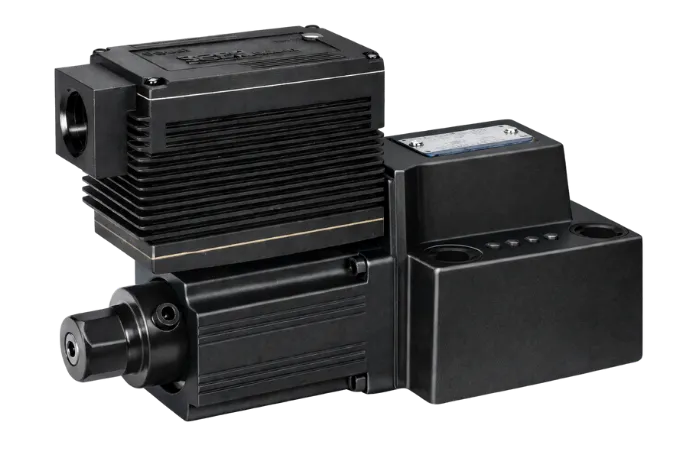

Válvulas electrohidráulicas de control de presión proporcional
Estas válvulas de control de presión son tipo circuito-cerrado que controlan el sistema presión de baja a alta en proporción a la tensión de entrada. El control de la presión es posible incluso con un caudal pequeño.
| Model Numbers | Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| SB1110 | max. 30 (7.93) min. B: 0.5 (.13) | B: 6.9 (1000) |
| max. 30 (7.93) min. H: 0.5 (.13) | H: 24.5 (3550) | |
| SB1190 | max. 70 (18.49) min. 1 (.26) | 7 (1020) |

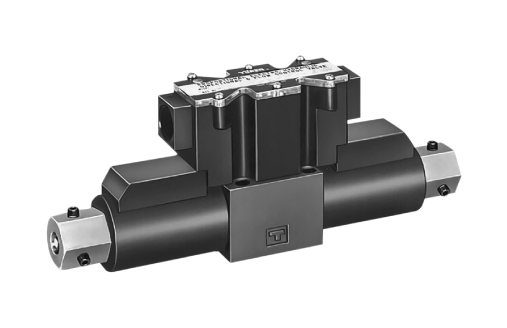

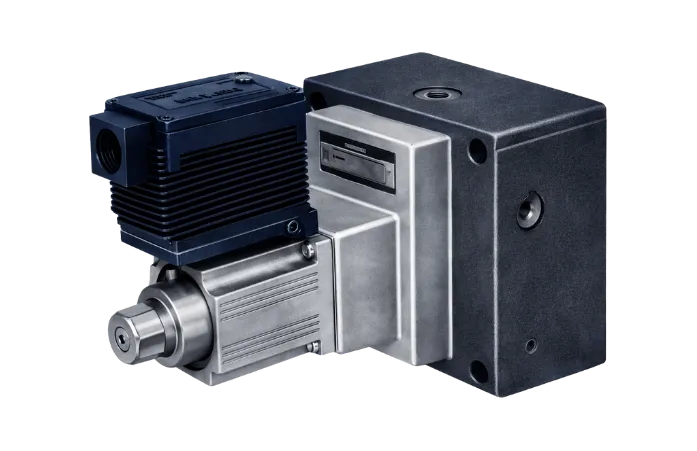

Válvulas de control de flujo (y check) proporcionales electrohidráulicas
El caudal del sistema puede ser controlado remotamente como se desee regulando el voltaje de entrada. Además, puesto que las funciones de compensación de presión y temperatura se proporcionan, la velocidad de flujo preseleccionado no se ve afectada por la presión (carga) o la temperatura (viscosidad del fluido).
| Model Numbers | Metred Flow L/min (U.S.GPM) | Free Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|---|
| EHF*G-03-60 | max. 60 (15.8) min. 1 (.26) | 130 (34.3) | 20.6 (3000) |
| EHF*G-03-125 | max. 125 (33) min. 1 (.26) | ||
| EHF*G-03-250 | max. 250 (66) min. 2.5 (.66) | 280 (73.9) | 24.5 (3550) |

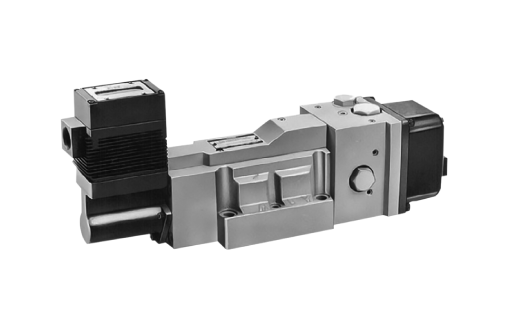

Válvula proporcional direccional y de control de flujo
Estas válvulas incorporan dos funciones de control, caudal y dirección, que simplifican la composición del circuito hidráulico y por tanto se reduce el coste del sistema.
| Model Numbers | Rated Flow (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| EHDFG-01 | 30 (7.92) | 24.5 (3550) |
| EHDFG-03 | 60 (15.9) |

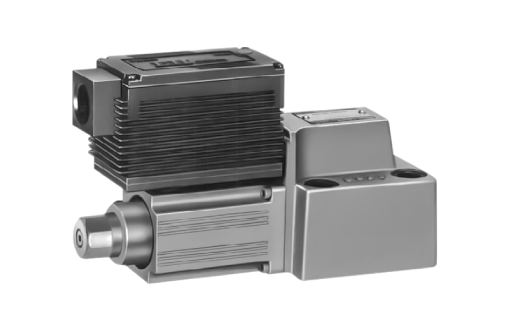

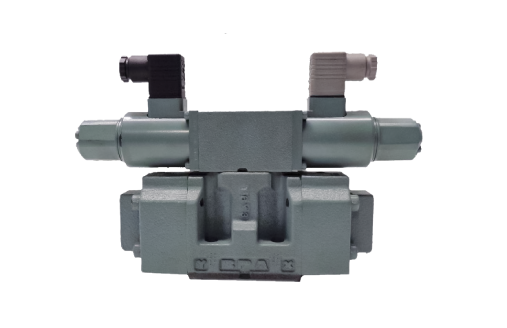

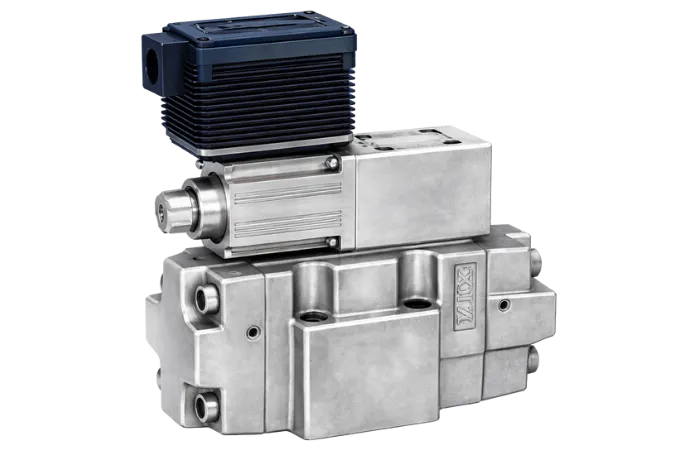

Controles proporcionales direccionales y de flujo
son válvulas direccionales y de control de caudal de doble piso que emplean como piloto las válvulas reductoras de presión proporcionales electrohidráulicas con dos solenoides proporcionales.
| Model Numbers | Rated Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| EDFHG-03 | 100 (26.4) | 25 (3630) |
| EDFHG-04 | 140 (37.0) | |
| EDFHG-06 | 280 (74.0) |

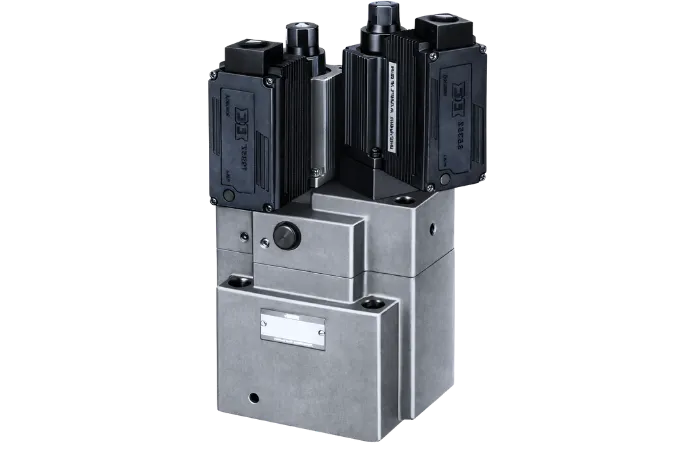

Controles proporcionales direccionales y de flujo alta respuesta
Estas válvulas persiguen el máximo rendimiento de las válvulas direccionales y de control de flujo electrohidráulicas proporcionales y se hacen para tener características de alta respuesta.
| Model Numbers | Max. Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| EHFBG-03-250 | 250 (66) | 24.5 (3550) |
| EHFBG-03-500 | 500 (132) |
Válvulas de alivio piloto electrohidráulicas
Esta válvula consta de un solenoide DC pequeño y una válvula de alivio de acción directa. Sirve como una válvula piloto para un sistema de bajo flujo hidráulico o una válvula de control electro-hidráulica y controla la presión en proporción a la corriente de entrada. Tenga en cuenta que esta válvula se utiliza en conjunción con el amplificador de potencia aplicable.
| Model Numbers | Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| EDG-01 | max. 2 (.53) min. 0.3 (.08) | 24.5 (3550) |

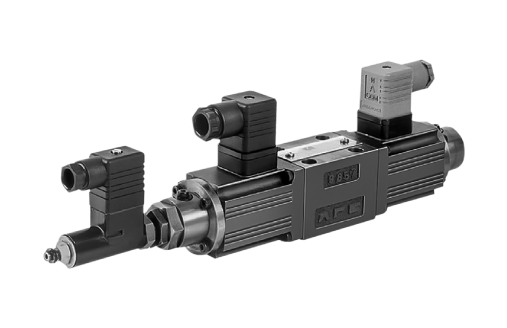

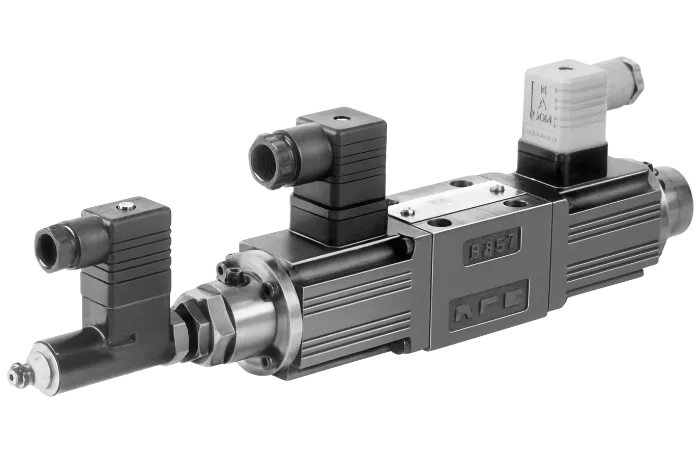

Válvulas de control de flujo y direccionales electrohidráulicas proporcionales de tipo de alta respuesta.
Se logra una alta respuesta, alta precisión y alta confiabilidad mediante una combinación de un solenoide compacto y potente.
| Model Numbers | Max. Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| ELDFG-01 | 10(2.6), 20(5.3), 35(9.2) | 31.5 (4570) |
| ELDFG-03 | 40(10.6), 80(21.1) |

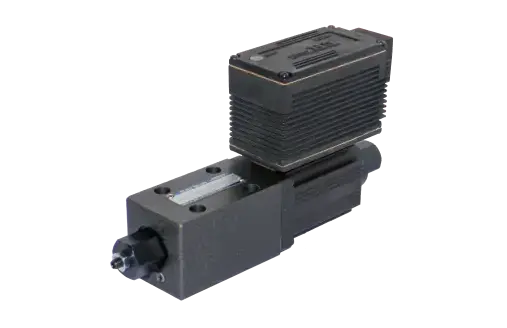

Válvulas de control electrohidráulicas proporcionales
La válvula puede ser usada como una válvula piloto. La válvula también puede ser utilizada como una válvula de alivio para el sistema hidráulico donde se requiere un velocidad de flujo pequeña y de control de presión continua.
| Model Numbers | Flow L/min (U.S.GPM) | Max. Operating Pressure MPa (PSI) |
|---|---|---|
| EHDG-01 * | max. 2 (.53) min. 0.3 (.08) | 24.5 (3550) |

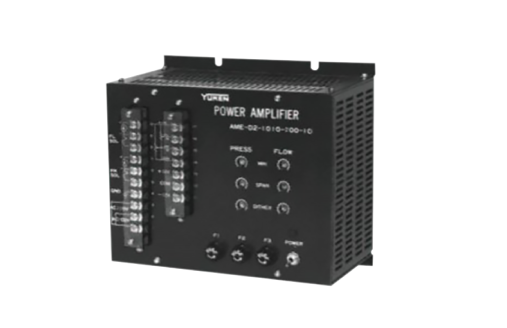

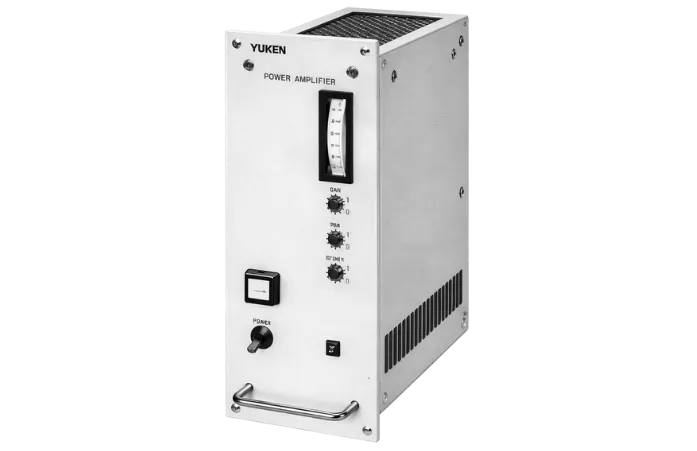

Amplificador de poder
Estos amplificadores de potencia están especialmente diseñados para combinar e incorporar las funciones de control de presión (solenoide de 10 Ω) y control de flujo (solenoide de 40 Ω) en uno y se pueden usar para el control de flujo electrohidráulico proporcional y válvulas de alivio.
| Model Numbers | Type of Function | Max. Output Current |
|---|---|---|
| AME-D2-H1-*-12 | 0.8 A (40Ω Solenoid), 1 A (10Ω Solenoid) | 31.5 (4570) |
