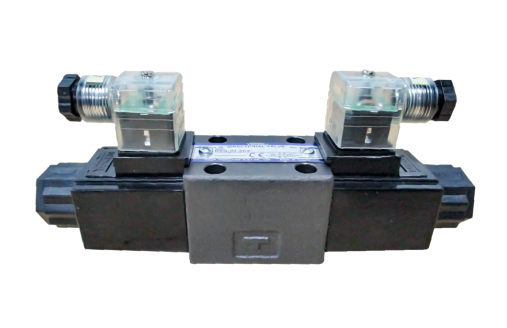

SOLENOIDE DSG-005 Series | Solenoid Operated Directional Valves

Válvulas direccionales operadas por solenoide

Nuevas mini Válvulas Direccionales DSG-005, en comparación con la Serie DSG-01. Estas válvulas son mas compactas pero gozan de una presión máxima de 25 MPa (3630 PSI) y una velocidad de flujo máximo de 15L/ min (3.96 U.S.GPM). Contribuyendo principalmente con los requisitos de ahorro de espacios.


Válvulas direccionales 01

Model Numbers Flow L/min (U.S.GPM) Max. Operating Pressure Changeover Frequency min–1
DSG-005-3C*-*-40/4090 15 (3.96) 25 (3630) MPa (PSI) 120 (Cycles/min)
DSG-005-2B*-*-40/4090

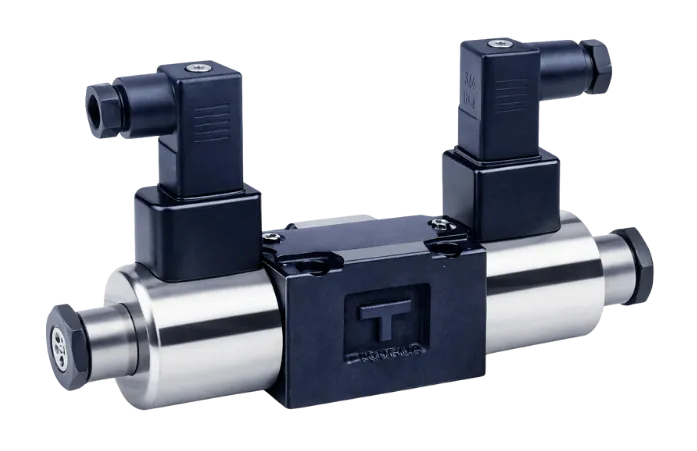

Válvulas direccionales

SOLENOIDE DSG-007 Series | Solenoid Operated Directional Valves

Válvulas direccionales operadas por solenoide

Las válvulas direccionales DSG-007 de Yuken están diseñadas para un control preciso del flujo en sistemas hidráulicos. Compactas y eficientes, son ideales para aplicaciones que requieren un diseño que ahorre espacio sin comprometer el rendimiento

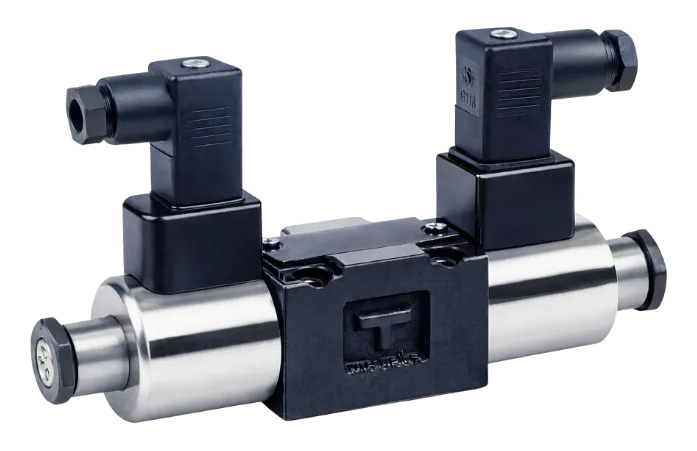

Valvulas direccionales 01

Válvulas direccionales

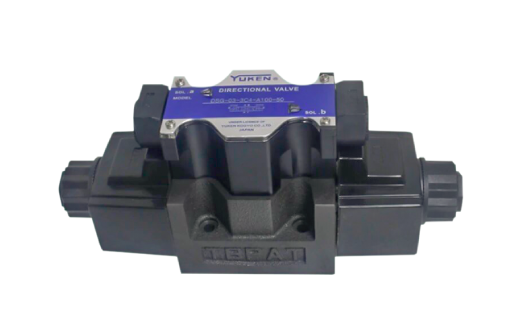

SOLENOIDE 1/8 DSG-01 Series | Solenoid Operated Directional Valves

Válvulas direccionales operadas por solenoide

Estas válvulas, que direccionan el caudal en circuitos hidráulicos, son las de uso más frecuente dada la versatilidad de medios para controlarlas eléctricamente. Los solenoides se pueden actuar por medio de conmutadores manuales, fines de carrera, presostatos, circuitos con relevadores, PLC, computadoras, etc.

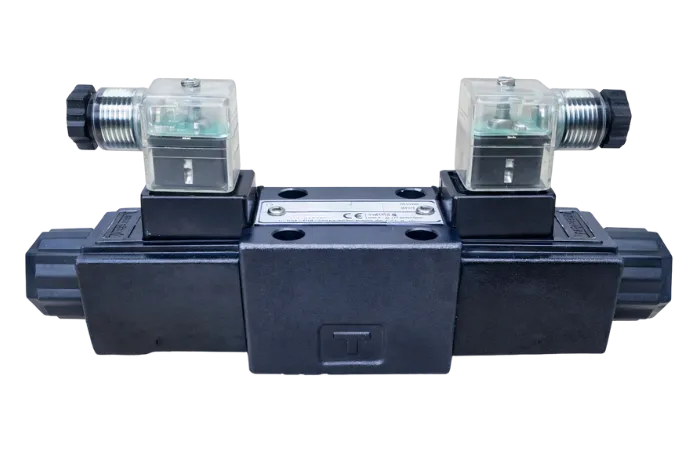

Valvulas direccionales 02

Model Numbers Flow L/min (U.S.GPM) Max. Operating Pressure Changeover Frequency min–1
DSG-01-3C*-*-70/7090 100 (26.4) 35 (5080) MPa (PSI) 300 (R Type Sol. Only) 120 (Cycles/min)
DSG-01-2D2-*-70/7090
DSG-01-2B*-*-70/7090
S-DSG-01-3C*-*-70/7090 63 (3630) 25 (3630) MPa (PSI) 120 (Cycles/min)
S-DSG-01-2B2-*-70/7090
L-DSG-01-3C*-*-70/7090 40 (10.6) 16 (2320) MPa (PSI) 300 (R Type Sol. Only) 120 (Cycles/min)
L-DSG-01-2D2-*-70/7090
L-DSG-01-2N*-*-70/7090
L-DSG-01-2B*-*-70/7090

Válvulas direccionales

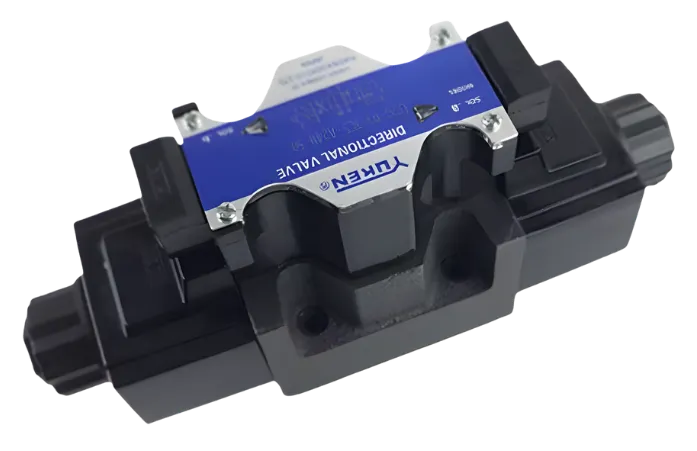

SOLENOIDE 3/8 DSG-03 Series | Solenoid Operated Directional Valves

Válvulas direccionales operadas por solenoide

Válvulas accionadas por solenoide de alta presión y alto flujo; incorporando un diseño único en cada parte de la valvula incluyendo el solenoide. Estas válvulas las caracterisa un bajo nivel de ruido y una amplia vida util.


Válvulas direccionales 03

Model Numbers Flow L/min (U.S.GPM) Max. Operating Pressure Changeover Frequency min–1
DSG-03-3C*-*-50/5090 120 (31.7) 31.5 (4570) MPa (PSI) 240 (R Type Sol. Only) 120 (Cycles/min)
DSG-03-2D2-*-50/5090
DSG-03-2B*-*-50/5090
S-DSG-03-3C*-*-50/5090 25 (3630) MPa (PSI) 120 (Cycles/min)
S-DSG-03-2B2-*-50/5090
L-DSG-03-3C*-*-50/5090 60 (15.9) 16 (2320) MPa (PSI) 240 (R Type Sol. Only) 120 (Cycles/min)
L-DSG-03-2D2-*-50/5090
L-DSG-03-2B*-*-50/5090

Válvulas direccionales

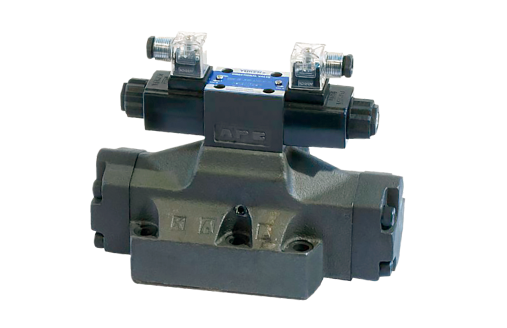

DSHG Series | Solenoid Controlled Pilot Operated Directional Valves

Válvulas direccionales operadas por piloto controladas por solenoide

Este tipo de válvulas están compuestas de una válvula direccional accionada por solenoide y una válvula piloto esclava. Cuando se activa un solenoide de la válvula piloto se dirige el flujo para mover el carrete de la válvula esclava, cambiando así la dirección del flujo en el circuito hidráulico.

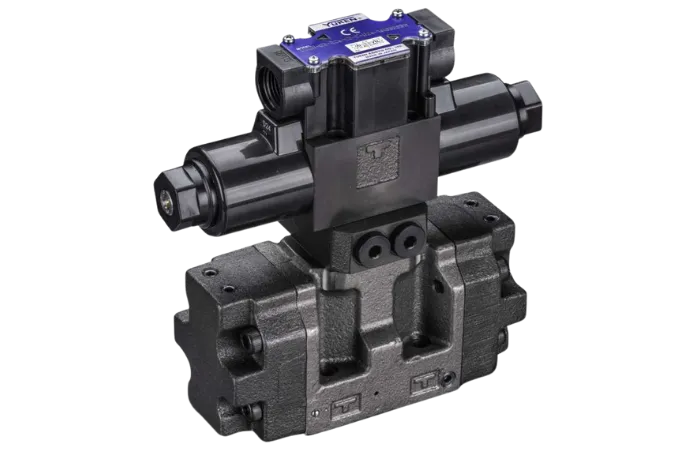

Válvulas direccionales 04

Model Numbers Flow L/min (U.S.GPM) Max. Operating Pressure Changeover Frequency min–1 (Cycles/min)
Ext. Drain Int. Drain AC DC R
DSHG-01-3C*-*-14/1480/1490 21 (3050) 16 (2320) 16 (2320) 120 120 120
DSHG-01-2B*-*-14/1480/1490
DSHG-03-3C*-*-14/1490 25 (3630)
DSHG-03-2N*-*-14/1490
DSHG-03-2B*-*-14/1490
(S-)DSHG-04-3C*-*-52/5290 21 (3050)
(S-)DSHG-04-2N*-*-52/5290
(S-)DSHG-04-2B*-*-52/5290
(S-)DSHG-06-3C*-*-53/5390
(S-)DSHG-06-2N*-*-53/5390
(S-)DSHG-06-2B*-*-53/5390
(S-)DSHG-06-3H*-*-53/5390 21 (3050) 110 110 110
(S-)DSHG-06-3H*-*-53/5390 25 (3630) 120 120 100
(S-)DSHG-10-2N*-*-43/4390 100 100 100
(S-)DSHG-10-2B*-*-43/4390 21 (3050) 60 60 50
(S-)DSHG-10-3H*-*-43/4390

Válvulas direccionales

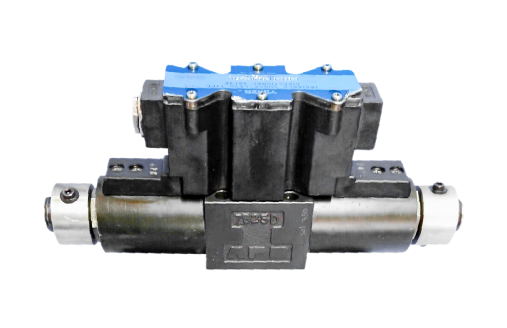

G-DSG-01 y G-DSG-03 Series | Solenoid Operated / Solenoid Controlled Pilot Operated Directional Valves

Válvulas direccionales operadas por piloto operadas por solenoide

Incorporado con circuitos electrónicos que permiten el ajuste de tiempo de desplazamiento del carrete. Con una forma especial del carrete que minimiza el choque, sacudidas y vibraciones durante la activación causadas por el actuador.

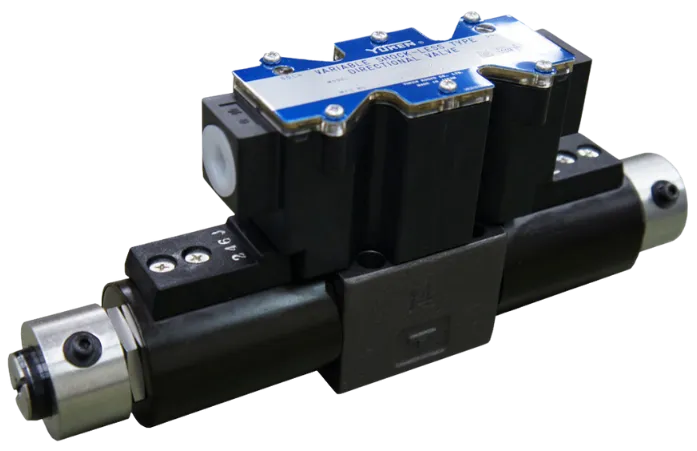

Valvulas direccionales 05

Model Numbers Flow L/min (U.S.GPM) Max. Operating Pressure
G-DSG-01 10 (2.6), 20 (5.3), 30 (7.9), 40 (10.6), 25 (3630) MPa (PSI)
G-DSG-03 40 (10.6), 60 (15.9), 80 (21.1),

Válvulas direccionales

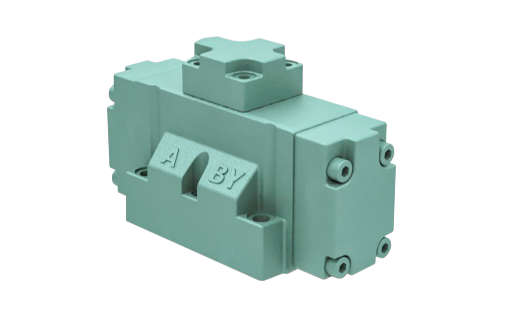

DHG Series | Pilot Operated Directional Valves/Manually Operated Directional Valves/Mechanically Operated Directional Valves

Válvulas direccionales operadas por piloto/Válvulas direccionales operadas manualmente/Válvulas direccionales operadas mecánicamente

Estas válvulas efectúan el cambio de la posición del vástago desplazable por medio de un piloto hidráulico. Son útiles cuando la válvula piloto de control direccional y la válvula principal de control direccional debe instalarse lejos una de otra. La presión piloto para esta operación es de 0.5 Mpa (72.5 psi) como mínimo.

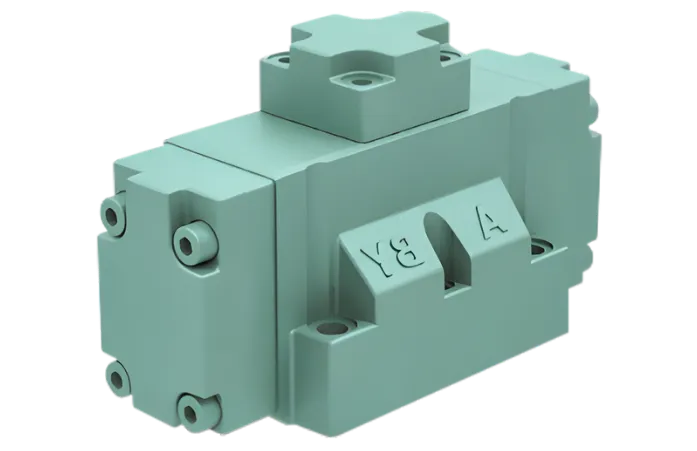

Válvulas direccionales DHG

Model Numbers Max. Flow L/min (U.S.GPM) Max. Operating Pressure
DHG-04-3C*-50* 300 (79.3) 31.5 (4570)
DHG-04-2N*-50*
DHG-04-2B*-50* 60 (15.9)
DHG-06-3C*-50* 500 (132)
DHG-06-2N*-50*
DHG-06-2B*-50* 80 (21.1)
DHG-06-3H*-50* 500 (132)
DHG-10-3C*-40* 1100 (291)
DHG-10-2N*-40*
DHG-10-2B*-40* 200 (52.8)
DHG-10-3H*-40* 1100 (291)

Válvulas direccionales

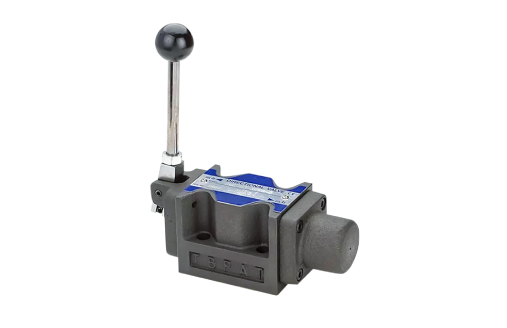

DMT y DMG Series | Pilot Operated Directional Valves/Manually Operated Directional Valves/Mechanically Operated Directional Valves

Válvulas direccionales operadas por piloto/Válvulas direccionales operadas manualmente/Válvulas direccionales operadas mecánicamente.

Estas válvulas se pueden usar para cambiar la posición del carrete y cambiar el dirección del flujo de aceite.

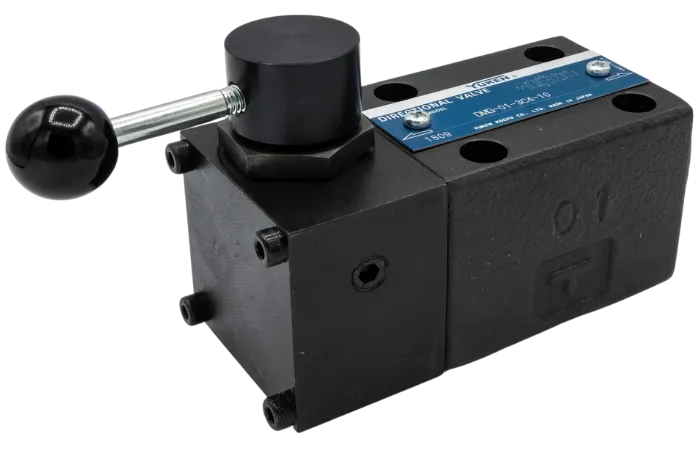

Válvulas direccionales 07

Model Numbers Max. Flow L/min (U.S.GPM) - 21 MPa (3050 PSI) Max. Operating Pressure MPa (PSI)
DMT-03-3C*-50* 100 (26.4) *1 25 (3630)
DMT-03-3D*-50* 100 (26.4)
DMT-03-2D*-50*
DMT-03-2B*-50* 100 (26.4) *1
DMT-06*-3C*-30* 300 {100}
(79.3 {26.4}) *2		 21 (3050)
DMT-06*-3D*-30* 300 (79.3)
DMT-06*-2D*-30*
DMT-06*-2B*-30* 100 (26.4)
DMT-10*-3C*-30* 500 {315}
(132 {83.2}) *2
DMT-10*-3D*-30* 500 (132)
DMT-10*-2D*-30*
DMT-10*-2B*-30* 315 (83.2)
DMG-01-3C*-10* 35 (9.2) 25 (3630)
DMG-01-3D*-10*
DMG-01-2D*-10*
DMG-01-2B*-10*
DMG-03-3C*-50* 100 (26.4) *1
DMG-03-3D*-50* 100 (26.4)
DMG-03-2D*-10*
DMG-03-2B*-50* 100 (26.4) *1
DMG-04-3C*-21* 105 (27.7) *3 21 (3050)
DMG-04-3D*-21* 200 (52.8)
DMG-04-2D*-21*
DMG-04-2B*-21* 50 (13.2)
DMG-06-3C*-50* 500 (132) 31.5 (4570)
DMG-06-3D*-50*
DMG-06-2D*-50*
DMG-06-2B*-50* 250 (66.1)
DMG-10-3C*-40* 1100 (291) *4
DMG-10-3D*-40* 1100 (291)
DMG-10-2D*-40*
DMG-10-2B*-40* 260 (68.7)

*1 Varies depending on the spool type. For details, see the "List of Standard Model and Maximum Flows" for DSG-03 Series Solenoid Operated Directional Valves (page 364 and 366 at 50 Hz rated voltage).

*2 The figures in parentheses indicate Max. flow for 3C3,3C5, 3C6 and 3C60.

*3 Varies depending on the spool type. For the details, see the table in the following page.

*4 Varies depending on the spool type. Same as DSHG-10 (at pilot pressure of 1.5 MPa (220 PSI)). See page 390.

Válvulas direccionales

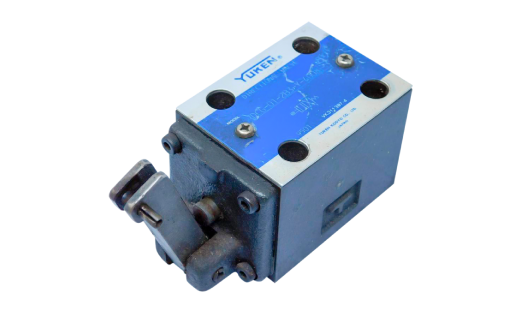

Controlada por Cam DCT Series | Pilot Operated Directional Valves/Manually Operated Directional Valves/Mechanically Operated Directional Valves

Válvulas direccionales operadas por piloto/Válvulas direccionales operadas manualmente/Válvulas direccionales operadas mecánicamente

Incorporado con circuitos electrónicos que permiten el ajuste de tiempo de desplazamiento del carrete. Con una forma especial del carrete que minimiza el choque, sacudidas y vibraciones durante la activación causadas por el actuador.


Válvulas direccionales 06

Model Numbers Max. Flow L/min (U.S.GPM) Max. Operating Pressure MPa (PSI)
Threaded Connection Sub-plate Mounting
DCT-01-2B*-40* DCG-01-2B*-40* 30 (7.9) 21 (3050)
DCT-03-2B*-50* DCG-03-2B*-50* 100 (26.4) 25 (3630)
